Часто ли острые углы в подземных кабельных каналах становятся причиной повреждения кабеля? Какие риски позволяют снизить защитные ролики для ввода кабеля?

Почему острые края кабельных каналов представляют риск повреждения кабеля?
При прокладке подземных кабелей места входа в каналы или защитные трубы являются зонами повышенного риска повреждения кабельной оболочки. В процессе протяжки кабеля через отверстие канала, смотровой колодец, проем распределительного шкафа или ввод в панель внешняя оболочка подвергается риску истирания, сдавливания или среза, если края имеют острые кромки или если направление тяги не совпадает с центральной осью канала.
Повреждение оболочки кабеля — серьезная проблема для таких сфер, как энергетика, телекоммуникационная инфраструктура, волоконно-оптические сети и проекты по прокладке подземных городских коммуникаций. Оболочка обеспечивает влагостойкость, механическую защиту и изоляцию от внешних воздействий. Повреждения, полученные при монтаже, могут привести к дорогостоящим переделкам, невозможности сдачи объекта или снижению надежности защиты в процессе эксплуатации.
Как работают защитные ролики для ввода кабеля серии D?

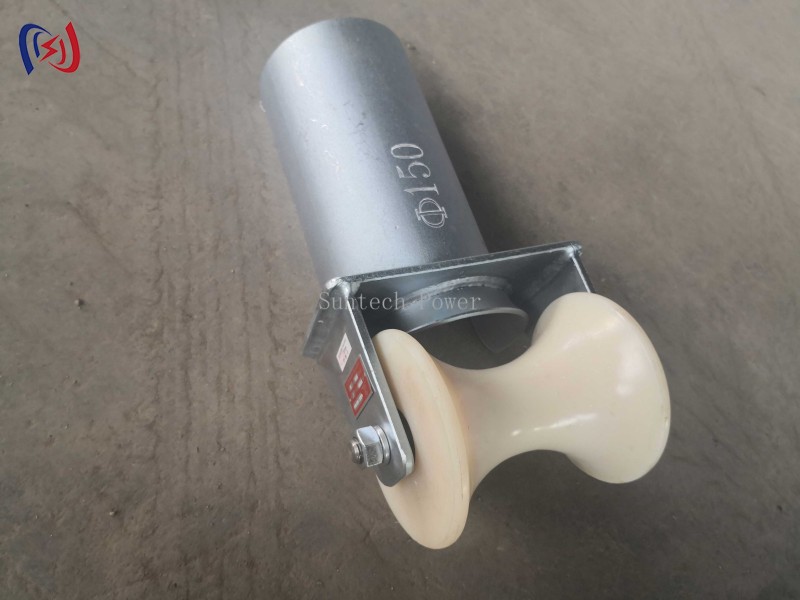

Защитные ролики серии D создают направляющую поверхность качения на входе в канал. Вместо того чтобы скользить непосредственно по острым краям, кабель опирается на ролики при входе в канал или выходе из него.
Механизм контакта через качение снижает сопротивление при протяжке и минимизирует трение между оболочкой кабеля и краем канала. По сути, устройство служит защитным переходным элементом между трассой прокладки кабеля и неподвижным отверстием канала.
Серия D представляет собой высокопрочное оборудование для защиты кабеля при вводе; оно подходит для использования на входах в подземные каналы и защитные трубы, в смотровых колодцах, кабельных вводах распределительных шкафов и других местах, где требуется направление кабеля в обход острых углов.
Какие характеристики следует учитывать при выборе модели?
Диапазон совместимости с диаметрами каналов
Диапазон диаметров каналов является ключевым параметром при выборе модели. Серия D охватывает диаметры каналов от 80 до 200 мм (модели от SH80DA до SH200DA).
Это позволяет подрядчикам подбирать модель с подходящими характеристиками, исходя из фактических размеров канала. Например, модели SH80DA или SH90DA подходят для вводов малого диаметра, тогда как модели SH180DA или SH200DA предназначены для каналов большего размера, используемых в крупных инфраструктурных проектах.
Совместимость с каналами диаметром 200 мм
Модель SH200DA поддерживает работу с каналами диаметром 200 мм, что делает ее подходящей для каналов большого сечения или точек ввода в проектах по прокладке подземных силовых кабелей. Этот параметр особенно важен при обсуждении закупок и техническом выборе оборудования, так как он гораздо информативнее расплывчатых определений вроде «сверхпрочный» или «крупногабаритный». Диапазон веса изделий
Вес моделей серии D варьируется от 4,3 до 12,8 кг; конкретные модели рассчитаны на определенные диаметры труб. Хотя вес служит индикатором различий в характеристиках (а модели для труб большего диаметра, как правило, имеют более крупные габариты), при окончательном выборе следует также учитывать диаметр трубы, направление протяжки, доступное рабочее пространство и особенности трассы на объекте.
Типичные сценарии применения
Ролики для ввода кабеля серии D часто используются на таких участках, как входы в подземные каналы, проемы смотровых колодцев, отверстия в электрощитах и ​​вводы в защитные кожухи. В таких местах часто встречаются изменения направления трассы, риск трения о кромки или ограничения, обусловленные размерами фиксированных проемов.
Для подрядчиков ценность данного изделия заключается не просто в заявлениях о повышении эффективности, а в способности минимизировать прямой контакт оболочки кабеля с острыми кромками, обеспечивая тем самым более контролируемый процесс ввода кабеля.
Заключение
Острые кромки на входах в подземные каналы — частая причина повреждения оболочки кабеля. Благодаря вращающейся направляющей поверхности ролики серии D снижают трение о край трубы и облегчают плавный ввод кабеля. Ключевые характеристики, важные для корпоративных заказчиков (B2B) и технических специалистов, включают диапазон диаметров труб 80–200 мм (максимальный совместимый диаметр — 200 мм) и диапазон веса 4,3–12,8 кг. Эти точные технические параметры помогают правильно подобрать оборудование для проектов в сфере энергетики, телекоммуникаций и строительства подземной инфраструктуры.
