Изгибы подземных кабелей сильно изношены? Как трехколесный угловой кабелеукладочный блок может повысить устойчивость проводки трубопровода?

Почему повреждения кабелей чаще происходят в углах?

При прокладке подземных кабелей повреждения обычно происходят в местах ввода труб, смотровых колодцах, углах, крутых изгибах и местах изменения трассы . В этих местах увеличивается контактное давление между оболочкой кабеля и грунтом, отверстиями в трубах или краевыми конструкциями. При изменении направления натяжения возрастает сопротивление трения, и кабель может испытывать такие проблемы, как износ оболочки, сжатие или нестабильное движение.

При прокладке силовых кабелей, строительстве коммуникационных трубопроводов и реализации проектов муниципальной инфраструктуры повреждение кабеля влияет не только на процесс строительства, но и может сказаться на последующей защите изоляции и долгосрочной безопасности. Особенно в подземных или наружных условиях сложнее контролировать влажность, давление грунта и условия строительства, что делает выбор направляющего оборудования в угловых точках крайне важным.

Какова функция трехколесного углового наземного шкива?

Трехколесный угловой наземный шкив для прокладки кабеля в основном используется для управления и направления движения при прокладке кабеля. Он предотвращает прямое трение кабеля о бетонное основание, край стальной конструкции или отверстие трубы, позволяя кабелю проходить через угловую зону вдоль траектории движения роликов.

В конструктивном плане трехколесная конструкция обеспечивает более непрерывный путь поддержки кабеля. По сравнению с прямой протяжкой кабеля или одноточечным контактом, трехколесная конструкция больше подходит для изгибов труб, поворотов устья скважин и узких строительных площадок.

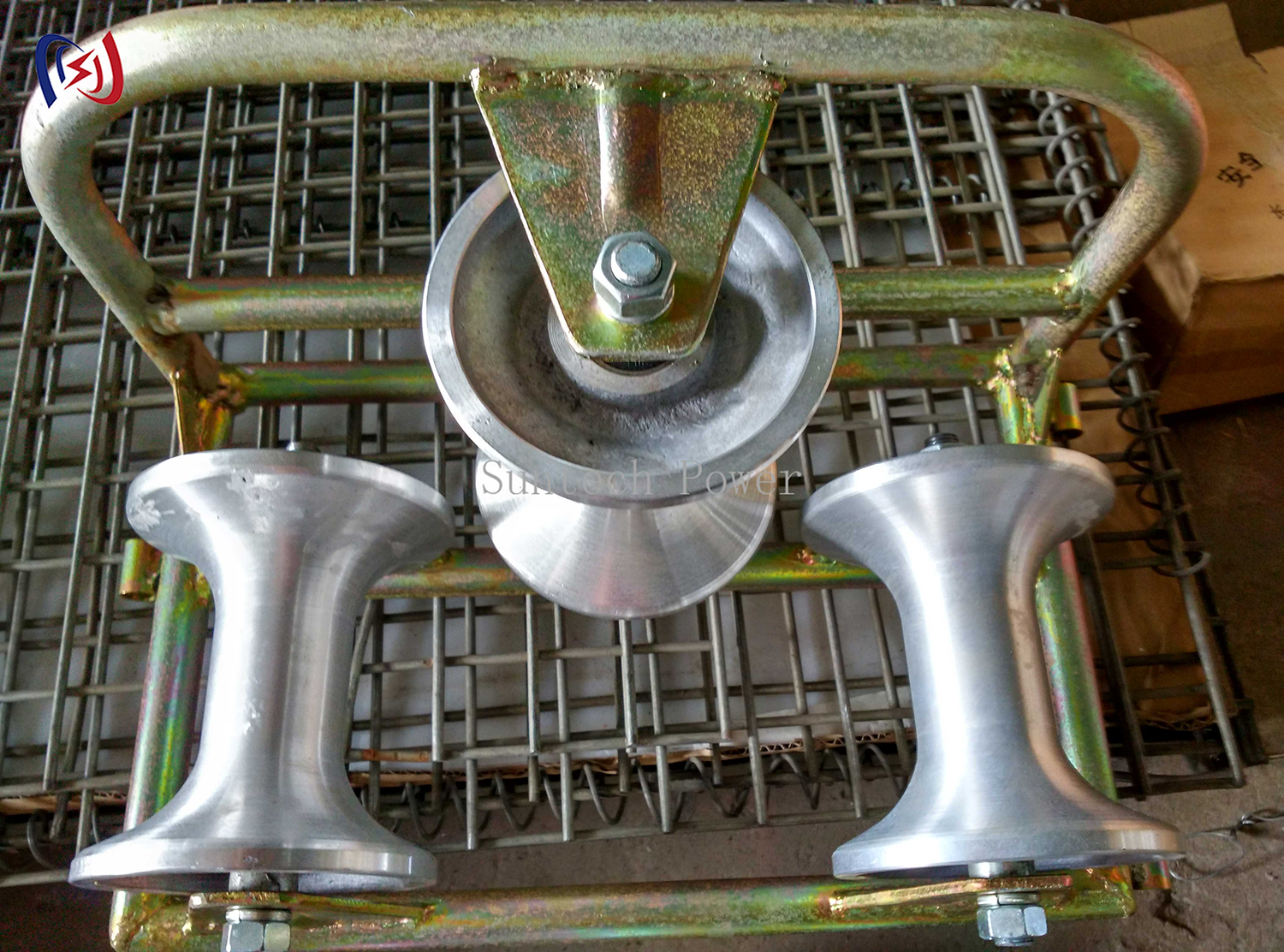

Модель SHL3 представляет собой прочную трехколесную угловую наземную тележку с номинальной нагрузкой 10 кН . Она подходит для кабелей диаметром **≤Φ150 мм** и предназначена для подземной прокладки силовых и коммуникационных кабелей средней и большой грузоподъемности.

На какие параметры следует обратить особое внимание при выборе товара?

Номинальная нагрузка

Номинальная нагрузка напрямую связана с несущей способностью оборудования во время тяги. Номинальная нагрузка в 10 кН может использоваться в качестве ключевого параметра для определения пригодности оборудования для тяжелых строительных работ, особенно для проектов с кабелями большего сечения, более длинными путями тяги или высоким сопротивлением в поворотах.

Применимый диаметр кабеля

Диаметр кабеля определяет, сможет ли тележка стабильно удерживать кабель. Модель SHL3 подходит для кабелей диаметром ≤Φ150 мм. Если диаметр кабеля превышает диапазон совместимости оборудования, кабель может неправильно попадать в канавку ролика, что повлияет на стабильность направляющей. Для более крупных проектов также доступны модели этой серии, поддерживающие кабели диаметром ≤Φ200 мм.

Трехколесная рулевая конструкция

Трехколесная конструкция подходит для тяги кабеля в поворотах. Она обеспечивает опорную дорожку в зоне поворота, уменьшая прямое трение между кабелем и неподвижным краем, и больше подходит для строительства непрямоугольных трасс, таких как подземные трубопроводы, траншеи для линий электропередач и коммуникационные коридоры.

Ценность в реальном строительстве

При прокладке подземных кабелей строители часто сталкиваются с такими трудностями, как ограниченное пространство, неровная местность, фиксированные маршруты и ограниченные углы тяги. Установка угловых блоков в критических точках поворота может помочь кабелям двигаться по заданному пути и уменьшить неконтролируемое волочение.

Для строительных бригад, работающих в сфере энергетики и телекоммуникаций, при выборе оборудования следует ориентироваться не на преувеличение эффективности, а на соответствие реальных условий работы четким параметрам. Номинальная нагрузка 10 кН, совместимый диаметр кабеля ≤Φ150 мм и трехколесная направляющая конструкция могут служить критериями, основанными на данных, для выбора проекта и информирования о ходе закупок.

в заключение

Износ углов подземных кабелей — распространенная проблема в строительстве объектов электроэнергетики, связи и инфраструктуры. Трехколесные угловые шкивы для прокладки подземных кабелей с роликовыми направляющими обеспечивают более стабильную опору для кабелей в углах и местах ввода кабелей в каналы. При выборе шкива следует учитывать номинальную нагрузку, диаметр кабеля, конструкцию роликов и условия на площадке; эти поддающиеся количественной оценке параметры помогают обеспечить более контролируемую прокладку кабеля.
