Подвержены ли входы подземных трубопроводов повреждению оболочки кабелей? Какие риски при строительстве могут быть смягчены с помощью защитных роликов на входах?

Почему кабели легко повреждаются в местах ввода труб?

При прокладке подземных кабелей вход в кабельный канал является одним из мест, где наиболее вероятно повреждение оболочки кабеля. Когда кабели входят в кабельные каналы, трубы, смотровые колодцы или отверстия в электрощитках или выходят из них, они обычно соприкасаются с краевыми конструкциями. Если край канала острый, поверхность неровная или направление протяжки отклоняется от центральной линии канала, оболочка кабеля может изнашиваться, сжиматься или царапаться во время протягивания.

Эта проблема часто встречается в энергетике, коммуникационной инфраструктуре, прокладке волоконно-оптических кабелей и строительстве подземных трубопроводов в городах. Повреждение оболочки кабеля может повлиять на защиту от влаги, изоляцию и, как следствие, на надежность работы. Поэтому строительные бригады обеспокоены не только тем, «можно ли протянуть кабель», но и его защитным состоянием во время монтажа.

Какова функция защитного ролика кабельного ввода?

Основная функция роликов для защиты кабеля от трения заключается в создании направляющей и физической изоляции между кабелем и краем трубы. Это предотвращает прямое трение кабеля о край бетонных, металлических или ПВХ-труб, преобразуя трение скольжения в контакт качения, тем самым снижая сопротивление натяжению и позволяя кабелю входить в трубу по более плавному пути.

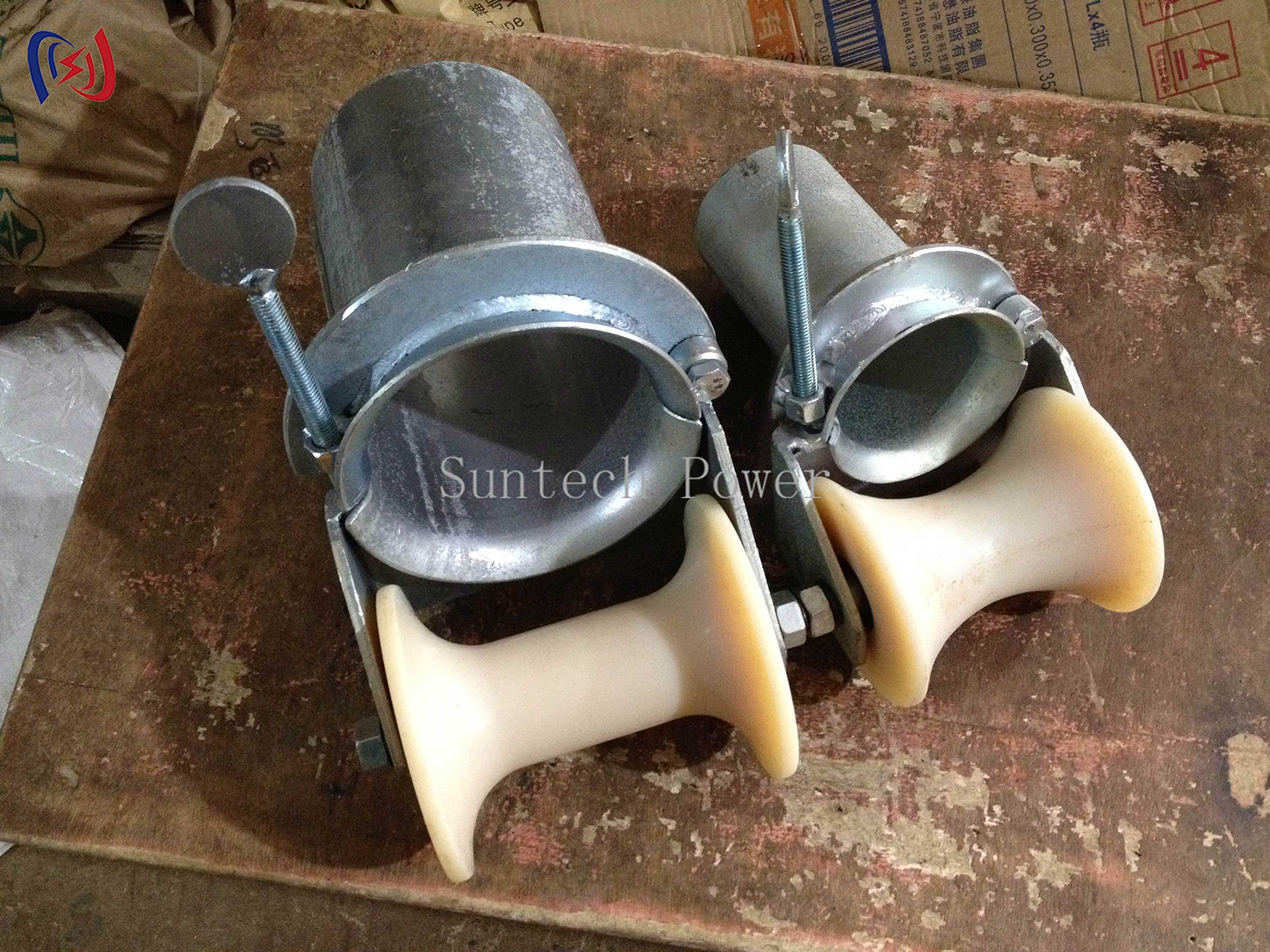

Защитные ролики для кабельных вводов серии B подходят для подземных трубопроводов, устьев скважин, отверстий обсадных труб, входных отверстий электрощитов и других мест. Они в основном используются для защиты оболочки кабеля, снижения трения при натяжении и повышения стабильности направляющей системы ввода .

На какие параметры следует обратить особое внимание при выборе товара?

Диапазон совместимости диаметров труб

Диаметр трубы является одним из наиболее важных параметров при выборе защитных роликов для входного отверстия. Серия B охватывает трубы диаметром от 80 до 200 мм , включая такие модели, как SH80B, SH100B, SH150B и SH200B. Этот ассортимент помогает подрядчикам выбрать подходящую модель в зависимости от фактического размера входного отверстия трубы, а не использовать единую спецификацию для всех сценариев.

Например, для труб малого диаметра можно рассмотреть SH80B или SH90B; для более крупных подземных проектов SH200B можно адаптировать под входные трубы диаметром 200 мм , что делает его более подходящим для крупномасштабных трубопроводов или проектов муниципальной инфраструктуры.

Диапазон веса продукта

Вес изделий этой серии варьируется от 3,3 до 12 кг , при этом разный вес соответствует разному диаметру трубы. Параметры веса помогают покупателям определить различия в технических характеристиках продукции. Как правило, больший диаметр трубы соответствует большим габаритам и весу, но фактический выбор все равно должен основываться на диаметре трубы, занимаемом пространстве и способах прокладки кабеля.

Материалы и конструкция подшипника

В описании товара указаны материалы, устойчивые к ультрафиолетовому излучению, и герметичные подшипники . Эти характеристики делают ролики подходящими для использования на открытом воздухе, под землей, во влажных, пыльных и многоразовых строительных площадках, обеспечивая более стабильное вращение на объекте.

Как эти параметры используются в процессе закупок и строительства?

При выборе роликов для защиты кабельных вводов не рекомендуется полагаться исключительно на расплывчатые описания, такие как «прочные» или «для тяжелых условий эксплуатации». Более разумный подход заключается в том, чтобы убедиться, что изделие соответствует диаметру трубы, направлению натяжения, конструкции ввода и условиям строительства.

Например, входное отверстие диаметром 150 мм должно быть оснащено соответствующими спецификациями и моделью, а ролики меньшего диаметра не следует использовать в качестве временной замены. Если проект включает в себя несколько скважин, работу на открытом воздухе или частые манипуляции, следует уделить дополнительное внимание атмосферостойкости материалов и конструкции защиты подшипников.

в заключение

Повреждение оболочки кабеля в местах ввода в кабельные каналы является распространенным риском при прокладке подземных кабелей. Защитные ролики для ввода кабеля уменьшают трение по краям за счет направляющего ролика и помогают кабелям более плавно входить в кабельные каналы или смотровые колодцы. Для закупок и инженерного выбора в сегменте B2B более важными критериями являются: диаметр кабельного канала 80–200 мм, диапазон веса 3,3–12 кг, максимальное расстояние между кабелями 200 мм, материалы, устойчивые к УФ-излучению, и герметичная конструкция подшипников . Эти количественно измеримые параметры больше подходят для выбора оборудования в энергетических, телекоммуникационных и инфраструктурных проектах.
