Точные высотные измерения: техническое руководство по прибору вертикального обзора воздушных линий

Прежде чем углубиться в сам прибор, необходимо понять, почему управление дугой в строительстве воздушных линий является бескомпромиссным. Тепловое расширение и охлаждение: провода подвергаются экстремальным температурным изменениям. Они расширяются при дневном нагревании и сжимаются в холодные ночи. Конструкция вертикальной дуги учитывает максимальную рабочую температуру. Если начальная дуга висит слишком мало (слишком плотно), провод не будет иметь необходимой релаксации для дальнейшего расширения в самый жаркий день, вызывая опасное высокое растягивающее напряжение, которое может превышать предельную прочность провода. Напротив, чрезмерный свис дуги (слишком рыхлый) уменьшает безопасное расстояние до земли, создавая серьезную угрозу безопасности для людей, транспортных средств и объектов внизу. В мультиветровых условиях также повышается риск столкновения "танцующих" и соседних фаз. 2. Механические соображения нагрузки: дуговой свис должен адаптироваться к дополнительным механическим нагрузкам, таким как давление ветра, лед и снег. Правильное свечение дуги гарантирует, что провод выдерживает эти дополнительные нагрузки без ущерба для структурной целостности башни или самого провода. Обеспечить долгосрочную стабильность системы: правильный натяжной провод, проверенный вертикальным дугой, будет испытывать меньше усталости, иметь более длительный срок службы и поможет улучшить общую стабильность сети передачи. Это особенно важно для регионов, переживающих быструю индустриализацию и урбанизацию, где надежное энергоснабжение является основой экономического роста.

Устройство вертикального обзора: функция и принцип работы

Оптический телескоп - это профессиональный оптический телескоп, который обычно представляет собой улучшенную версию теодолита или высокоточного телескопа, предназначенного для измерения вертикали дуги воздушного провода. Ключевым отличием является его система установки и оптическая четкость. Основная функция: Основная функция прибора вертикального обзора заключается в обеспечении высокоточного обзора, направленного на конкретные точки на вертикальном проводе дуги. Техники используют этот прицел, чтобы проверить, соответствует ли положение провода заданному вертикальному значению дуги, указанному в чертежах проекта для текущей температуры и расстояния. Принцип работы: Наиболее распространенным методом, используемым в сочетании с прибором вертикального обзора дуги, является метод параллакса. Ниже приводится упрощенное разложение:

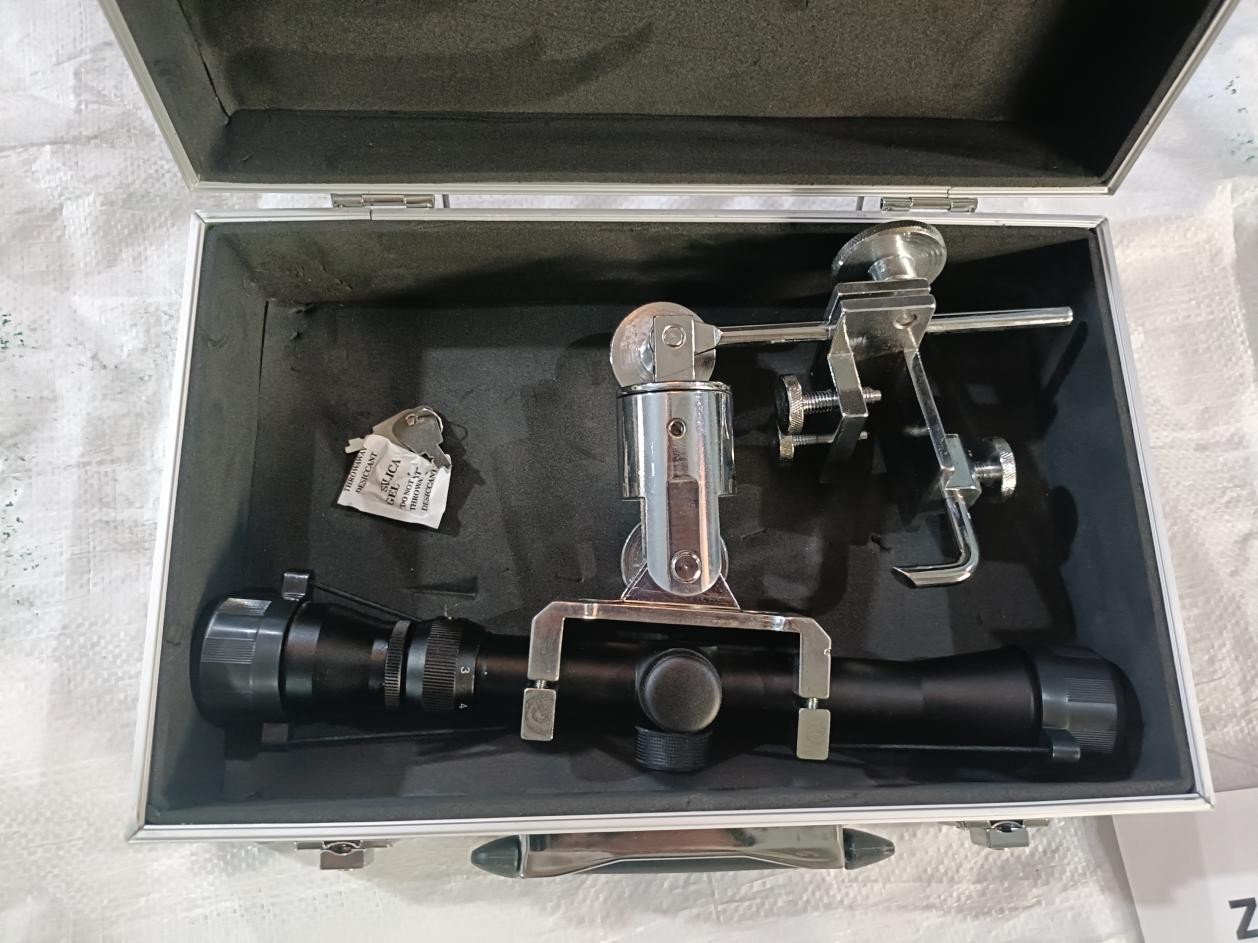

1.Монтаж: Безопасно установить прибор вертикального обзора дуги непосредственно на угловую сталь опоры электропередачи с помощью специального регулируемого приспособления. Это обеспечивает стабильную точку отсчета относительно известной высоты и положения башни.

2.Прицеливание: техник наблюдает через окуляр и направляет прибор на провод. Прибор имеет высококачественный зум - объектив, который позволяет точно нацеливать провода с безопасного расстояния на башне.

3.Установление опорных линий: для установления точных опорных линий используются линии обзора с помощью прибора вертикального обзора дуги. Обычно это делается относительно другой фиксированной точки, такой как прицельная панель или конкретная метка на противоположной башне.

4.Устранение параллакса: техник настраивает фокусное расстояние и положение наблюдения, чтобы устранить параллакс - видимое движение провода относительно крестообразной проволоки, когда глаз наблюдателя слегка перемещается. Как только параллакс устранен, положение провода относительно крестовой проволоки является точным.

5.Измерения: Технический персонал наблюдает за положением провода относительно калиброванной внутри прибора разделительной пластины (рисунок крестовой проволоки в окуляре). Сравнивая наблюдаемое положение с рассчитанным целевым положением, они могут определить, является ли дуговой свис правильным, и указать натяжной линии crew для тонкой настройки.

Ключевые преимущества конструкции башни:

Стабильность: Установка непосредственно на прочную конструкцию башни устраняет вибрации и нестабильность, связанные с треногами, которые могут быть неровными или мягкими на земле.

●Удобство и безопасность: это позволяет специалистам работать на стабильной платформе на башне, вблизи измеренных проводов, уменьшая потребность в частом восхождении и падении башни.

●Фиксированная опорная точка: башня сама по себе является постоянным и неизменным эталоном данных для измерений, повышая точность.

●Для профессионалов, которые ищут надежные и точные инструменты измерения вертикальной дуги, наша линейка продуктов предлагает надежные решения. Посещая наш главный веб - сайт, изучите особенности, которые делают Zoom Sag Scopes подходящим для ваших конкретных географических задач.

●Руководство покупателя: ключевые критерии для выбора прибора вертикального обзора дуги

●При закупке приборов вертикального обзора для проектов в разнообразных и зачастую суровых условиях необходимо учитывать ряд технических и практических факторов, с тем чтобы обеспечить оптимальную производительность и срок службы. 1. Оптические свойства:

●Увеличение и диапазон зумов: способность к переменному зуму (например, от 20 до 40 раз) имеет решающее значение. Он позволяет позиционировать провода с широким углом зрения и делать высокое увеличение для точного прицеливания. Найдите модель с плавным зумом и высококачественными линзами.

●Качество линз и покрытие: линзы с полностью многослойным покрытием имеют решающее значение. Эти покрытия уменьшают внутреннее отражение, увеличивают светопроницаемость и обеспечивают более яркие, четкие и контрастные изображения. Это важно для наблюдения за темными проводами в условиях яркого неба или тумана, которые распространены во многих регионах.

●Дизайн разделительной доски (крестовой проволоки): разделительная доска должна быть ясной, тонкой травлением и желательно с функцией освещения. Подсветка с подсветкой необходима для измерения на рассвете, в сумерках или пасмурных условиях.

●Механическая конструкция и долговечность:

●Качество производства: приборы должны выдерживать суровые условия на строительной площадке. Крепкий металлический корпус лучше, чем пластмасса. Он должен быть пылеустойчивым и водонепроницаемым, а уровень защиты от проникновения должен быть не менее IP54 или выше, защищая его от дождя, пыли и влаги.

●Установка кронштейна: механизм зажима, используемый для зажима прибора наблюдения на угловой стали башни, имеет решающее значение. Он должен быть прочным, настраиваемым для различных стандартных типов стали и легко работать даже в перчатках.

●Термическая стабильность: внутренние компоненты должны быть спроектированы таким образом, чтобы свести к минимуму погрешности теплового расширения и обеспечить точность в широком диапазоне температур, испытываемых в пустынном, горном и тропическом климате.

Оперативные соображения:

Простота использования: управление фокусировкой и зумом должно быть интуитивным и простым в использовании. Очки должны чувствовать себя комфортно для техников, которым могут понадобиться очки.

Вес и портативность: хотя прочность является ключевым фактором, прибор не должен быть перегружен, потому что его нужно нести на башню электропередачи. Очень важно найти хороший баланс между долговечностью и весом.

Калибровка и обслуживание: запрос о наличии услуг по калибровке и технической поддержки. Надежный поставщик должен предоставить поддержку обслуживания или четкие инструкции по калибровке в вашем регионе.

Экологическая совместимость: Рассмотрите конкретные проблемы в вашем районе деятельности:

Засушливая и пылевая среда (БлижнийВосток, ЦентральнаяАзия, Африка): Предпочтение отдается приборам с превосходными пылезащитными свойствами (в идеале класс IP66).

Высокая влажность и тропический климат (Юго - Восточная Азия, ЮжнаяАмерика): обеспечивает отличную водонепроницаемость, а оптические элементы обработаны плесенью.

Экстремальные изменения температуры (горные районы): Рабочий температурный диапазон контрольного прибора, как правило, должен быть от - 20°C до + 50°C или лучше.

Вывод: Инвестирование в надежность и безопасность энергосистемы

Наглядным примером того, какую огромную роль в обеспечении качества и безопасности критически важной инфраструктуры играют специализированные инструменты, является прибор вертикального обзора. Хотя его часто упускают из виду более высокотехнологичные решения, он обеспечивает основу для точного и стабильного взгляда и по - прежнему не имеет себе равных с точки зрения эффективности и надежности полевых операций. Инвестиции в высококачественное и долговечное оборудование для измерения вертикальной дуги представляют собой инвестиции в срок службы и устойчивость самой энергосистемы для коммунальных, инженерных и строительных компаний, работающих в рамках энергетических проектов в развивающихся странах. Точное измерение вертикальной дуги является основой безопасных и надежных воздушных линий электропередач. Выбирая правильные инструменты для работы, руководитель проекта может обеспечить соответствие инженерным стандартам, повысить безопасность персонала и предотвратить дорогостоящий ремонт в будущем. Чтобы принять обоснованное решение о предстоящем проекте и ознакомиться с полными техническими характеристиками нашего прибора вертикального обзора, мы рекомендуем вам посетить домашнюю страницу нашего веб - сайта. Наши технические таблицы данных и инструкции по применению доступны для вас, чтобы помочь вам выбрать наиболее подходящий инструмент в соответствии с конкретными требованиями.
