Поворотные соединения: важнейшая защита от скручивания кабеля при натяжении канатов в воздухе

В сложном и ответственном мире прокладки воздушных кабелей и проводов каждый компонент играет важнейшую роль в обеспечении безопасности, эффективности и целостности создаваемой инфраструктуры. Среди специализированных инструментов, предназначенных для снижения конкретных рисков, поворотное соединение выделяется как простое, но чрезвычайно важное устройство. Его основная функция часто упускается из виду, пока не возникает проблема: предотвратить передачу разрушающего крутящего момента, допуская вращение под нагрузкой. Для подрядчиков и руководителей проектов, контролирующих линии электропередач, оптоволоконные кабели и другие инженерные коммуникации в сложных условиях Центральной Азии, Ближнего Востока, Африки, Южной Америки и Юго-Восточной Азии, понимание принципов работы поворотного соединения имеет решающее значение. В этой статье представлен углубленный и объективный анализ поворотных соединений, объясняющий их необходимость, принцип работы и основные критерии выбора, которые позволят вам защитить свои работы от скрытых опасностей, связанных с вращением кабеля. Чтобы ознакомиться с нашим ассортиментом прочных, высокопроизводительных поворотных соединений, разработанных для максимальной надежности, посетите нашу главную страницу с подробными техническими характеристиками и данными о грузоподъемности.

Проблема : понимание крутящего момента и скручивания кабеля

При прокладке воздушных линий электропередачи кабели или провода часто протягиваются через ряд блоков, подвешенных к опорам линий электропередачи. Соединение между тяговым тросом (например, стальным тросом) и кабелем обычно осуществляется с помощью зажима или сетчатого чулка (также известного как корзинчатый зажим или проволочный трикотаж). Этот сетчатый чулк равномерно распределяет тяговое усилие вокруг кабеля, предотвращая точечные нагрузки, которые могут раздавить или повредить его. Однако действует значительная и часто недооцениваемая сила: крутящий момент. При прохождении тягового троса через блоки и натяжные устройства он может накапливать вращательное усилие или скручивание. Если это скручивание не устранить, оно передается непосредственно на кабель и сетчатый чулк. Неподвижное соединение приведет к резкому вращению всей конструкции — тягового троса, чулка и кабеля. Это неконтролируемое вращение имеет серьезные последствия:

Повреждение проводника: сам кабель может быть перекручен, перекручен или получить необратимое повреждение, что нарушает его электрическую и механическую целостность. Это может привести к дорогостоящему браку и необходимости повторной установки.

Повреждение сетчатого носка: сетчатый носок может сильно перекрутиться, что приведет к преждевременному износу, деформации и потенциальному разрушению при натяжении.

Угрозы безопасности : Внезапное высвобождение накопленного крутящего момента может вызвать сильное биение линий, создавая крайне опасную ситуацию для наземного персонала и оборудования.

Неэффективность эксплуатации : бригадам приходится часто останавливать процесс протягивания, чтобы вручную распутать линии, что приводит к значительным простоям и задержкам проекта.

Решение : роль шарнирного соединения

Поворотное соединение – это инженерное решение этой проблемы. Это прецизионное механическое устройство, устанавливаемое в тяговом узле, как правило, между тяговым тросом и сетчатым чехлом. Его основная функция – разъединять вращательное движение. Воспринимая на себя полное осевое натяжение тягового троса, оно позволяет обеим сторонам вращаться независимо друг от друга. Представьте себе сложный подшипник, вращающийся под большой нагрузкой. Благодаря включению поворотного соединения в такелаж, накопленный крутящий момент в тяговом тросе может безопасно рассеиваться за счет вращения самого соединения, а не передаваться в трос и чехол. Это обеспечивает:

Целостность кабеля : Проводник остается нескрученным и неповрежденным на протяжении всего процесса установки.

Долговечность сцепления : сетчатый носок сохраняет свою форму и функцию, равномерно распределяя усилие и выдерживая большее количество рывков.

Повышенная безопасность: устранение опасного накопления крутящего момента создает более безопасную рабочую площадку.

Непрерывность работы : Вытягивание может осуществляться непрерывно, что экономит драгоценное время и деньги.

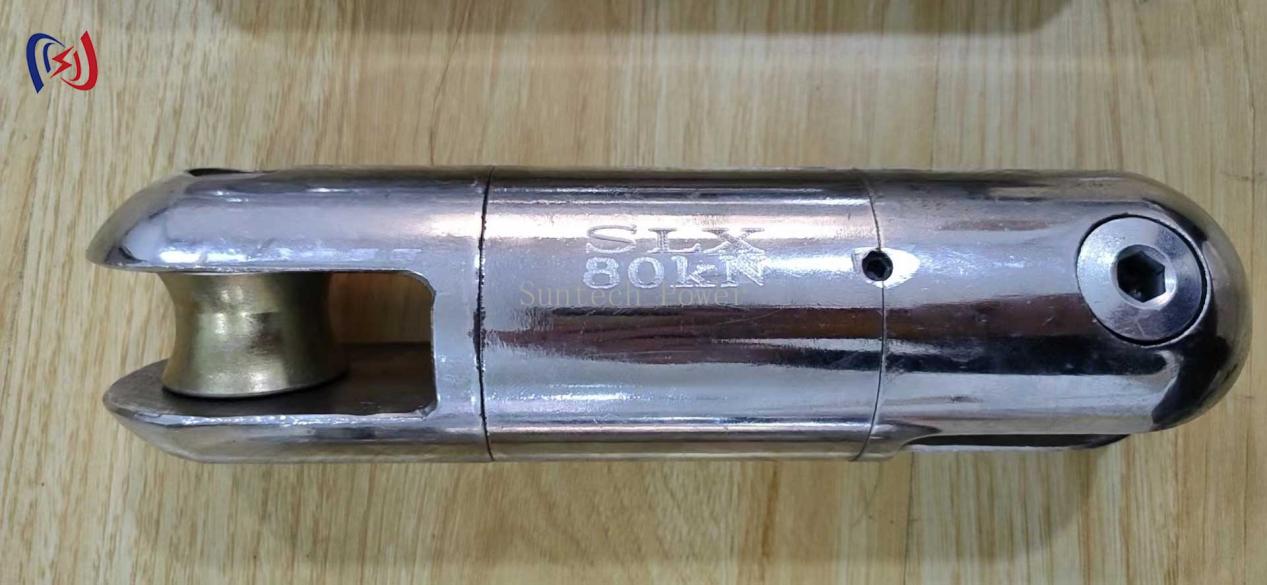

Анатомия высококачественного шарнирного соединения

Не все вертлюги одинаковы. Вертлюг, разработанный для жёстких условий протяжки кабеля, представляет собой надёжную конструкцию из следующих ключевых компонентов:

1.Корпус и оправка: образуют основную раму, обычно изготавливаемую из высокопрочной кованой легированной стали, выдерживающей экстремальные нагрузки на растяжение. Конструкция должна исключать возникновение точек концентрации напряжений.

2.Вращательный механизм: это сердце поворотного механизма. Он основан на серии прецизионных шариковых или роликовых подшипников, расположенных в дорожке качения. Этот узел обеспечивает плавное вращение с низким коэффициентом трения.

3.Система уплотнений : Это, пожалуй, один из важнейших аспектов долговечности. Камера подшипника должна быть защищена от попадания абразивных загрязнений, таких как пыль, песок, грязь и влага. Высококачественные уплотнения (часто многослойные, включая лабиринтные) необходимы для долговечности, особенно в суровых условиях.

4.Точки соединения, рассчитанные на номинальную нагрузку : Концы вертлюга оснащены прочными, обработанными проушинами, хвостовиками или другими точками соединения, совместимыми со стандартным такелажным оборудованием (например, скобами). Они подвергаются термообработке и механической обработке с точными допусками для обеспечения прочности.

5.Смазка : высококачественные поворотные соединения часто смазываются на весь срок службы высокотемпературной смазкой под высоким давлением, что исключает необходимость технического обслуживания в полевых условиях и обеспечивает стабильную производительность.

Руководство покупателя : основные критерии выбора вашего проекта

Выбор подходящего шарнирного соединения — это техническое решение, которое напрямую влияет на безопасность и успех вашей работы. Отделы закупок и эксплуатации должны основывать свой выбор на следующих критических факторах. 1. Предел рабочей нагрузки (WLL) и коэффициент запаса прочности: Это самая важная спецификация. WLL вертлюга должен превышать максимальное ожидаемое тяговое усилие во время работы. Всегда учитывайте значительный запас прочности. Стандарты авиации и тяжелого такелажа часто предписывают минимальный коэффициент запаса прочности 5:1 (прочность на разрыв как минимум в пять раз больше WLL). Никогда не используйте вертлюг, который недооценен для данного применения. 2. Характеристики вращения под нагрузкой: вертлюг должен свободно вращаться даже при воздействии на него полной WLL. Распространенной неисправностью в вертлюгах низкого качества является «блокировка» под высокой нагрузкой, что фактически превращает их в неподвижное звено и сводит на нет его предназначение. Ищите характеристики, гарантирующие плавное вращение при высоких нагрузках. 3. Тип подшипника и уплотнение :

Подшипники : Шариковые подшипники широко распространены и эффективны. При экстремальных нагрузках роликовые подшипники могут обеспечить превосходную производительность. Качество подшипниковой стали и её термообработка определяют срок службы подшипника.

Герметизация : Для проектов в пустынных условиях (Ближний Восток, Африка) герметизация от мелкодисперсной пыли имеет первостепенное значение. В тропических или прибрежных регионах (Юго-Восточная Азия, Южная Америка) критически важна защита от коррозии, вызываемой соленой водой. Многоступенчатые системы герметизации — признак высокого качества продукции.

4.Долговечность и конструкция :

Материалы : ​​Корпус и компоненты должны быть изготовлены из высокопрочных, устойчивых к коррозии материалов. Покрытия, такие как горячее цинкование или цинк-никелевое покрытие, обеспечивают отличную защиту от ржавчины.

Качество сборки : Ищите шарниры от производителей, известных своей точностью обработки и строгим контролем качества. Поверхность должна быть гладкой, без видимых следов инструмента или дефектов литья, которые могут создавать концентраторы напряжений.

5.Размер, вес и совместимость: Убедитесь, что физические размеры вертлюга совместимы с другими компонентами вашего такелажа. Прочность играет ключевую роль, но облегченная конструкция может улучшить управляемость. Точки соединения должны соответствовать размеру скоб, которые вы планируете использовать. 6. Требования к техническому обслуживанию: Хотя многие высококачественные вертлюги герметизированы и смазаны на весь срок службы, некоторые конструкции могут требовать периодического обслуживания. Ознакомьтесь с рекомендациями производителя. Не требующий обслуживания вертлюг может сократить время простоя и риск неправильного обслуживания в полевых условиях. Для всестороннего сравнения вертлюжных соединений, соответствующих этим строгим критериям, включая подробные технические характеристики, мы рекомендуем вам ознакомиться с вариантами, доступными на веб-сайте нашей компании.

Передовые методы эксплуатации и меры безопасности

Осмотр перед использованием:​​ Перед каждым использованием проводите тщательный осмотр. Проверьте на наличие любых повреждений, таких как трещины, глубокие выбоины или коррозия. Вручную проверьте плавность вращения и отсутствие шероховатостей или заеданий в механизме. При возникновении любых сомнений немедленно прекратите эксплуатацию шарнира.

Правильный такелаж: Используйте только сертифицированные скобы и звенья. Убедитесь, что вертлюг не подвергается боковой нагрузке и изгибающим усилиям; он рассчитан на чистое растяжение.

Избегайте ударных нагрузок: несмотря на то, что вертлюги прочные, резкие и сильные ударные нагрузки могут повредить внутренние механизмы. Подтягивание следует осуществлять контролируемым образом.

Ведение учёта : ведите журнал использования шарнирного соединения, включая количество рывков и приложенные нагрузки. Это помогает прогнозировать срок службы и планировать замену.

Заключение : Инвестиции в безопасность и эффективность

Поворотное соединение – типичный пример компонента, ценность которого значительно превосходит его размер и стоимость. Оно гарантирует целостность активов и безопасность персонала. Понимая физику крутящего момента и инвестируя в правильно подобранный, высококачественный поворотный шарнир, руководители проектов могут предотвратить дорогостоящее повреждение ценных кабелей, продлить срок службы такелажного оборудования и обеспечить более безопасную и эффективную работу на площадке. В сложных условиях, с которыми сталкиваются бригады в регионах от пустынь Ближнего Востока до тропических лесов Южной Америки, надежность оборудования – не роскошь, а необходимость. Выбор правильного инструмента для конкретной работы – основа профессионального выполнения проекта. Чтобы обеспечить необходимую свободу вращения и безопасность при протяжке кабеля, предлагаем вам ознакомиться с полным каталогом поворотных соединений промышленного класса на нашем официальном сайте. Сделайте осознанный выбор, чтобы получить бескомпромиссную производительность и защиту.
