Основное руководство по устьевым шкивам: защита кабеля в критических точках входа

В сложном процессе прокладки кабелей для подземных линий электропередачи, телекоммуникаций и коммунальной инфраструктуры одним из наиболее уязвимых мест является переход, где кабели переходят с поверхности в подземные каналы или колодцы. Колодезные блоки – это устройства, специально разработанные для защиты кабелей и тяговых канатов на этом критическом этапе монтажа. Этот важнейший инструмент служит первой линией защиты от возможных повреждений на границе надземной и подземной среды. Для подрядчиков коммунальных услуг, телекоммуникационных компаний и строительных компаний, реализующих инфраструктурные проекты в различных регионах, таких как Центральная Азия, Ближний Восток, Африка, Южная Америка и Юго-Восточная Азия, защита целостности кабеля во время монтажа имеет решающее значение для обеспечения долгосрочной надежности и производительности системы. Данное руководство содержит всесторонний технический обзор колодезных блоков, объясняющий их функциональность, эксплуатационные преимущества и основные критерии выбора. Чтобы ознакомиться с нашим ассортиментом прочных колодезных блоков, предназначенных для различных вариантов монтажа, посетите нашу домашнюю страницу, где вы найдете подробные технические характеристики и рекомендации по применению.

Понимание проблем монтажа устья скважины

При прокладке кабелей или тяговых тросов в подземные трубы, люки или колодцы они сталкиваются с несколькими потенциальными опасностями, которые могут нарушить их целостность: истирание и сдвиг.

Острые края вокруг устья скважины могут поцарапать и разрезать оболочку кабеля.

Повторное трение во время тяговых операций приводит к износу защитного покрытия.

Металлические или бетонные края могут стать причиной постоянной деформации кабелей.

Чрезмерное изгибающее напряжение

Переход от горизонтали к вертикали создает естественные точки напряжения.

Острые края могут нарушить требования к минимальному радиусу изгиба.

Резкие изгибы могут привести к внутренним повреждениям проводников или оптических волокон.

Дробление и сжатие

Точечные нагрузки в зоне краевого контакта создают концентрированные напряжения.

Тяжелые кабели могут деформироваться при протаскивании по твердой поверхности.

Концентрация напряжения может привести к повреждению конструкции

Введение загрязняющих веществ

Обломки с края устья скважины могут попасть в трубопроводную систему.

В оболочку кабеля могут попасть посторонние частицы.

Абразивные материалы могут ускорить износ в процессе установки.

Устьевые блоки специально разработаны для решения этих проблем, обеспечивая плавную, контролируемую точку перехода.

Принципы технической эксплуатации и конструкции

Устьевые тележки работают по принципу преобразования трения скольжения в трение качения. Это устройство безопасно устанавливается на устье скважины, обеспечивая связь между поверхностными работами и подземным транспортом. Основные функции

Благодаря размещению тележки кабель контактирует с вращающейся катушкой, а не с неподвижным краем устья скважины.

При приложении натяжения во время тяги шкив вращается свободно.

По сравнению с непосредственным контактом с поверхностью такое качение может снизить трение до 80%.

Изгибающая поверхность тележки сохраняет естественный радиус изгиба кабеля.

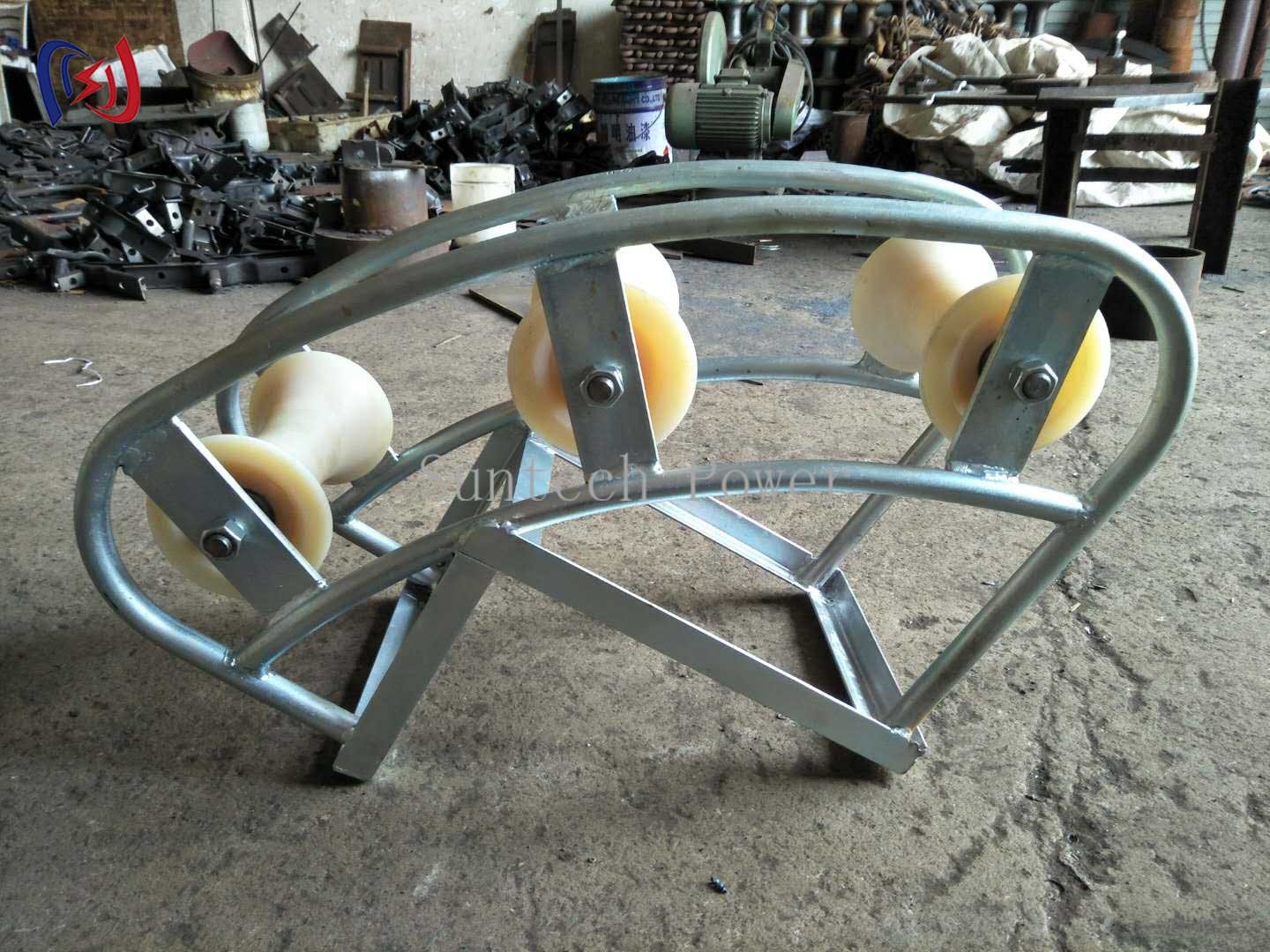

Ключевые механические компоненты

Несущая рама : обеспечивает структурную поддержку и возможность монтажа

Главный шкив : основная точка контакта для направления тросов.

Система вала и подшипника : обеспечение плавного вращения под нагрузкой

Монтаж оборудования : закрепите устройство в различных конфигурациях устья скважины.

Вспомогательные направляющие колеса : некоторые модели оснащены дополнительными колесами для сложных углов.

Технические характеристики и эксплуатационные характеристики

Номинальная грузоподъемность

Стандартные модели обычно выдерживают нагрузки от 5 кН до 50 кН.

Усиленная версия может использоваться для нагрузок до 100 кН.

Коэффициент безопасности обычно составляет от 4:1 до 5:1.

Характеристики размеров

Диаметр шкива составляет от 200 мм до 600 мм.

Ширина рамы позволяет разместить кабели диаметром от 50 мм до 300 мм.

Различные конфигурации установки для различных конструкций устья скважины

Состав материала

Поверхность колеса : полиэтилен высокой плотности, полиуретан или резиновая смесь

Каркас конструкции : оцинкованная сталь, нержавеющая сталь или алюминиевый сплав

Подшипники : герметичные шарикоподшипники или роликовые подшипники, подходящие для эксплуатации в загрязненных условиях.

Фурнитура : Коррозионностойкие болты и крепежные элементы

Экологическая совместимость

Диапазон рабочих температур: от -40°C до +80°C

Устойчивость к атмосферным воздействиям на открытом воздухе

Химическая стойкость к распространенным полевым загрязнителям

Сценарии применения и особенности на месте

Проекты городской инфраструктуры

Прокладка телекоммуникационного кабеля в перенаселенных городских районах

Модернизация распределительных сетей электроснабжения в городских условиях

Работа в ограниченном пространстве с компактным оборудованием

Промышленное применение

Монтаж кабеля на промышленных предприятиях и объектах

Силовые кабели повышенной прочности для производственных объектов

Развертывания в сельской местности и удаленных районах

Строительство линий электропередачи на неосвоенных территориях

Проект расширения телекоммуникационной инфраструктуры

Приложения с ограниченной мощностью

Профессиональная установка

Монтаж оптоволоконного кабеля, требующий точного контроля радиуса изгиба

Проекты высоковольтных кабелей со строгими требованиями к монтажу

Место выхода подводного кабеля, далее кабель уходит под землю

Для проектов, требующих надежной защиты кабеля на устье скважины, наши устьевые блоки демонстрируют проверенную эффективность в различных областях применения. Подробную техническую информацию можно найти на нашем веб-сайте, посвященном продукции.

Руководство по выбору: ключевые моменты для международных проектов

Выбор подходящего устьевого шкива требует тщательной оценки нескольких факторов, включая требования, специфические для проекта .

Тип и диаметр кабеля : соответствие размера тележки спецификациям кабеля.

Расчет натяжения тяги : убедитесь, что грузоподъемность шкива превышает ожидаемую максимальную нагрузку.

Требование к радиусу изгиба : выберите шкив, обеспечивающий минимальный радиус изгиба.

Конфигурация устья скважины : выбор подходящей системы установки для вашей конструкции устья скважины

Условия окружающей среды

Климатические факторы : экстремальные температуры, осадки, влажность

Коррозионные элементы : воздействие рассола, химическое загрязнение, промышленное загрязнение

Воздействие УФ-излучения : устойчивость к деградации под воздействием солнца при длительном использовании на открытом воздухе.

Пыль и мусор : требования к герметизации для защиты подшипников

Факторы эксплуатационной эффективности

Установить время : функции быстрого развертывания для срочных проектов

Портативность : вес и характеристики грузоподъемности для удаленных объектов

Совместимость : интеграция с существующими устройствами и методами.

Требования к техническому обслуживанию : интервалы обслуживания и простота обслуживания

Соблюдение нормативных требований и стандартов

Требования безопасности : Соблюдайте местные правила охраны труда.

Гарантия качества : соглашения о сертификации и испытаниях с производителями

Лучшие практики

Программа установки и настройки

Перед установкой будет проведена тщательная оценка участка.

Проверьте достаточную устойчивость фундамента и монтажной поверхности.

Обеспечьте правильное совмещение с кабельной трассой.

Испытание механизма перед приложением эксплуатационной нагрузки

Мониторинг операций

Регулярные проверки во время тяговых операций

Мониторинг аномального шума или сопротивления

Проверьте температуру подшипника во время непрерывной работы.

Проверьте правильность расположения троса на шкиве.

Соглашение об обслуживании

Регулярная очистка после воздействия загрязняющих веществ

Выполняйте плановую смазку в соответствии со спецификациями производителя.

План проверки и замены подшипников

Регулярно проводите проверки структурной целостности

Меры безопасности

Не превышайте номинальный предел рабочей нагрузки.

Используйте соответствующие средства индивидуальной защиты.

Установите четкий протокол связи во время работы.

Внедряйте процедуры блокировки/маркировки во время технического обслуживания.

Анализ затрат и выгод

Первоначальные инвестиционные соображения

Стоимость оборудования относительно бюджета проекта

Ожидаемый срок службы и долговечность

Сравнение с альтернативными методами защиты

Расчет общей стоимости владения

Эксплуатационная эффективность и преимущества

Сократите время установки за счет уменьшения трения.

Снизить износ оборудования тяговой техники

Снизить риск повреждения кабеля и связанных с ним ремонтов

Повышение безопасности труда и снижение вероятности несчастных случаев

Долгосрочное ценностное предложение

Продлите срок службы кабеля за счет правильной установки

Сокращение требований к обслуживанию на протяжении всего жизненного цикла системы

Повышение надежности существующей инфраструктуры

Сокращение стоимости жизненного цикла монтажных работ.

Вывод: Гарантируем качество установки и долгосрочную эксплуатацию.

Устьевые шкивы представляют собой ключевой компонент современных методов прокладки кабеля, обеспечивая значительные преимущества в защите кабеля, эффективности монтажа и долгосрочной надежности системы. Понимая технические требования и выбирая оборудование, соответствующее конкретным условиям проекта, подрядчики и коммунальные службы могут гарантировать успешные результаты проекта, минимизируя риски, связанные с прокладкой кабеля. В регионах с разнообразными географическими условиями правильное защитное оборудование вносит значительный вклад в успех проекта. Устьевые шкивы представляют собой надежное решение для защиты инвестиций в кабель при критически важном переходе от наземной прокладки к подземной. Чтобы узнать больше о том, как наши устьевые шкивы могут соответствовать требованиям вашего проекта, посетите наш веб-сайт, где вы найдете полную информацию о продукции и ресурсы технической поддержки. Принимайте обоснованные решения по прокладке кабеля, используя наши профессиональные решения.
