Основное руководство по стыковке проводящей сетки: обеспечение безопасности воздушных линий электропередачи

В сложной и ответственной сфере строительства и обслуживания воздушных линий электропередачи целостность проводника имеет первостепенное значение. Одна поврежденная жила или сердечник могут привести к катастрофическому отказу, дорогостоящему ремонту и длительному простою. Важнейшим инструментом в арсенале каждого линейного монтера и подрядчика коммунальных услуг является соединительная муфта для протяжки проводов (CMA) – обманчиво простое устройство, предназначенное для одной важной цели: безопасного захвата и протягивания проводов без повреждения.

Для инжиниринговых компаний и строительных бригад, работающих над проектами по передаче и распределению электроэнергии в Центральной Азии, на Ближнем Востоке, в Африке, Южной Америке и Юго-Восточной Азии, выбор правильного оборудования для протяжки является основополагающим решением. Данное руководство содержит всесторонний и объективный обзор соединительных муфт для протяжки проводов, объясняя их назначение, ключевые преимущества и критические факторы, которые следует учитывать при закупке.

Чтобы ознакомиться с полным ассортиментом прочных и надежных соединительных муфт для протяжки проводов, разработанных для сложных условий эксплуатации, приглашаем вас посетить нашу домашнюю страницу с подробными техническими характеристиками.

Понимание проблемы: почему нельзя тянуть провод напрямую

Протягивание проводника, особенно тяжелого и дорогостоящего кабеля ACSR (алюминиевый проводник, армированный сталью) или AAAC (проводник из цельноалюминиевого сплава) на большие расстояния, создает огромные растягивающие усилия. Крепление стального тягового троса или лебёдочного троса непосредственно к проводнику нецелесообразно по нескольким причинам:

Сдавливание и деформация:

Жёсткий стальной трос или скоба вгрызаются, сдавливают и необратимо деформируют более мягкие алюминиевые жилы проводника, значительно ослабляя его.

Повреждение жил:

Сосредоточенное усилие может разорвать отдельные жилы, создавая слабые места, подверженные разрушению под действием натяжения или вибрации.

Вращение и крутящий момент:

Во время тяги тяговый трос неизбежно будет скручиваться и вращаться. При прямом подключении это скручивание передается непосредственно на проводник, вызывая его перегиб, запутывание или распутывание, что делает его бесполезным.

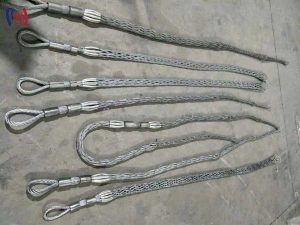

Соединение « … Принцип его действия элегантно прост, но при этом чрезвычайно эффективен:

1. Надевание:

Чехол надевается на конец проводника.

2. Крепление петли:

На конце носка, предназначенном для натяжения, имеется стальной коуш или петля, обеспечивающая надежную точку крепления скобы, поворотного соединения и, наконец, натяжного троса.

3. Захват:

При натяжении натяжного троса сетчатый рукав равномерно стягивается по всей окружности проводника.

4. Распределение нагрузки:

Залог успеха заключается в том, что он равномерно распределяет огромное натяжное усилие по большой площади поверхности проводника. Вместо единственной точки контакта, способной повредить провод, он охвачен сотнями стальных проволок, каждая из которых распределяет нагрузку. Это предотвращает смятие, сплющивание или обрыв пряди.

​​Роль шарнирного соединения:​​ Как уже упоминалось, натяжной трос вращается. Чтобы предотвратить передачу этого вращения через сетчатый носок на провод, между петлей носка и натяжным тросом всегда устанавливается шарнирное соединение. Вертлюг действует как жертвенный вращающийся элемент, поглощая все крутящие моменты и позволяя проводу протягиваться прямо и ровно.

Основные области применения

Сетчатые муфты незаменимы для решения различных задач на воздушных линиях электропередачи:

•

Первоначальный монтаж: протяжка новых проводов на больших пролётах между опорами.

•

Ремонт: демонтаж старых проводов и протяжка новых.

•

Ремонт и техническое обслуживание: натяжение и восстановление провисания существующих линий после ремонта или для устранения провисания.

•

Аварийное восстановление: быстрая перетяжка проводов после повреждения в результате шторма или аварии.

Их универсальность делает их незаменимыми везде: от низковольтных распределительных линий до проектов сверхвысоковольтных линий электропередачи.

Руководство покупателя: критические факторы выбора

Выбор неправильного сетчатого носка может привести к соскальзыванию, повреждению проводника или даже выходу его из строя под нагрузкой. Специалистам по закупкам и линейным специалистам следует учитывать следующие важные технические и практические факторы.

1. Диаметр проводника (самый важный фактор):

Сетчатые носки разработаны для очень ограниченного диапазона диаметров проводника.

• Слишком большой: носок, слишком большой для проводника, не будет плотно прилегать и будет соскальзывать под нагрузкой, что может привести к опасному срыву.

• Слишком маленький: носок, слишком маленький, не наденется на проводник или будет слишком туго затянут, что может привести к повреждению проволок сетки и самого проводника.

• Решение: Всегда консультируйтесь с

t в таблице размеров производителя. Точно измерьте наружный диаметр (НД) вашего проводника и выберите носок, указанный диапазон которого включает это значение.

2. Предельная рабочая нагрузка (ПРН) и прочность материала:

•ПРН: На каждом качественном носке четко указан предел рабочей нагрузки. Он должен быть значительно выше максимального ожидаемого натяжения. Учитывайте вес проводника, длину натяжения и угол наклона.

• Материал: Носки изготавливаются из различных марок нержавеющей или оцинкованной стальной проволоки. Нержавеющая сталь обеспечивает превосходную коррозионную стойкость для использования в прибрежных районах или регионах с высокой влажностью, а высокопрочная оцинкованная сталь обеспечивает высокую прочность для общего применения. Убедитесь, что материал подходит для ваших местных условий окружающей среды.

3. Особенности конструкции и дизайна:

• Тип плетения: Качество плетения влияет на гибкость и прочность. Плотное, равномерное плетение необходимо для равномерного распределения нагрузки.

• Качество коуша/петли: Тяговое ушко является критическим узлом нагрузки. Оно должно быть усилено и изготовлено из кованого или обработанного на станке компонента для предотвращения деформации.

• Длина гильзы: Более длинная гильза обеспечивает большую площадь захвата, что необходимо для более интенсивного натяжения и более толстых проводников.

4. Совместимость с поворотным соединением:

Убедитесь, что петля на сетчатом чулке имеет подходящий размер и прочность для крепления скобы вашего стандартного поворотного соединения. Вся соединительная цепь (чулок -> скоба -> вертлюг -> скоба -> тяговый трос) должна быть рассчитана на одинаковую нагрузку.

5. Прочность и долговечность:

• Коррозионная стойкость: Для проектов на Ближнем Востоке (жара, песок), в прибрежных районах (солевой туман) или влажных тропических регионах коррозионная стойкость является главным приоритетом.

• Износостойкость: Носок будет подвергаться многократному протаскиванию по роликам и, возможно, по земле. Качественно изготовленный носок выдержит такое воздействие при многократном протягивании, прежде чем потребуется его замена.

Инвестиции в правильно подобранный по размеру и номиналу сетчатый соединительный элемент для носка — незначительная сумма по сравнению со стоимостью защищаемого им проводника и стоимостью неудачного протягивания. Подробную информацию о выборе носков, соответствующих этим строгим критериям, можно найти на нашем основном сайте.

Рекомендации по эксплуатации и технике безопасности

• Проверка: Тщательно осматривайте сетчатый чехол перед каждым использованием. Обращайте внимание на наличие оборванных проволок, перегибов, следов коррозии или поврежденного наконечника. Никогда не используйте поврежденный чехол.

• Установка: Убедитесь, что чехол ровно и полностью надет на проводник. Конец проводника должен быть примерно заподлицо с концом чехла.

• Соединение: Всегда используйте шарнирное соединение между чехлом и тяговым тросом. Убедитесь, что все скобы надежно закреплены и закреплены.

• Натяжение: Плавно и постепенно натягивайте чехол, чтобы он равномерно обхватывал проводник.

•​​Снятие с эксплуатации:​​Сетчатые чулки являются предметами износа. Снимайте их с эксплуатации в соответствии с рекомендациями производителя или при первых признаках значительного износа.

​​Заключение: На страже целостности проводника​​

Сетчатая чулочная муфта для проводника — шедевр инженерного искусства. Она решает важную проблему, предлагая элегантное, эффективное и многоразовое решение. Для коммунальных предприятий и подрядчиков это не просто инструмент, а страховой полис для некоторых из самых ценных активов электросети.

Понимая принципы работы и делая обоснованный выбор, исходя из размера проводника, требований к нагрузке и условий окружающей среды, бригады могут выполнять работы по протягиванию с уверенностью, эффективностью и, что самое главное, безопасностью.

Чтобы снабдить свои бригады прочными и надежными сетчатыми чулочными муфтами, необходимыми для безупречной прокладки проводника, рекомендуем вам ознакомиться с нашим полным каталогом продукции, доступным на нашем веб-сайте. Сделайте осознанный выбор в пользу защиты и производительности.
