Незаменимый защитник вашего кабеля: подробное руководство по поворотным соединениям
2025-10-15
В сложном мире прокладки кабелей и проводов, от разветвленных телекоммуникационных сетей до мощных промышленных энергосистем, каждый компонент протяжной системы играет важнейшую роль. Хотя кабелям, лебёдкам и протяжным тросам уделяется большое внимание, есть одно небольшое, но важное устройство, которое часто упускают из виду, пока оно не выйдет из строя. Это устройство — поворотное соединение, основополагающий инструмент для защиты ценных инвестиций в кабели и обеспечения эффективной и безопасной прокладки.
Для подрядчиков и руководителей проектов в Центральной Азии, на Ближнем Востоке, в Африке, Южной Америке и Юго-Восточной Азии, где проекты часто реализуются в сложных условиях и с ограниченным бюджетом, понимание и выбор правильного поворотного соединения — это не просто опция, а необходимость. Это руководство представляет собой подробный и объективный обзор поворотных соединений, их функций и ключевых критериев выбора, которые помогут вам принимать обоснованные решения по закупкам. Чтобы ознакомиться с широким ассортиментом промышленных шарнирных соединений, разработанных для надежной работы в суровых условиях, посетите нашу домашнюю страницу с подробными характеристиками и опциями.
Разбираемся в сути шарнирного соединения: больше, чем просто соединитель
По сути, шарнирное соединение — это механическое устройство, устанавливаемое между тяговым тросом (или тросом лебёдки) и кабельным зажимом (также известным как сетчатый зажим или кабельный чулок). Его основная и единственная важнейшая функция — свободное вращение под нагрузкой, предотвращая передачу крутящего момента и скручивания от тягового троса к кабелю во время монтажа.
Почему это так важно?
Во время протяжки, особенно при протяжке на большие расстояния или через сложные трубопроводы с множеством изгибов, тяговый трос естественным образом стремится скручиваться и образовывать кольца. Эта сила вращения, если она напрямую связана с кабелем, имеет разрушительные последствия:
Повреждение кабеля: Крутящий момент может сильно перегнуть, раздавить или иным образом повредить внутренние проводники и изоляцию электрических и оптоволоконных кабелей. Это ставит под угрозу их целостность и производительность с самого начала эксплуатации.
Проблемы при разматывании: Скручивающее усилие может привести к защемлению, соскакиванию или повреждению кабеля на катушке, что приведет к остановке всей операции.
Угрозы безопасности: Кабель, находящийся под воздействием экстремальных крутильных нагрузок, может выйти из строя, потенциально оборвавшись и отскочив назад, создавая серьезную угрозу безопасности для персонала.
Неэффективность: Накопленное скручивание увеличивает трение внутри кабелепровода, что затрудняет протягивание, уменьшает достижимое расстояние и создает ненужную нагрузку на протягивающее оборудование. Поворотное соединение действует как жертвенный компонент, поглощая всю энергию вращения и позволяя кабелю протягиваться прямо, без скручивания. Это незаменимый элемент, обеспечивающий плавную размотку кабеля с катушки и его установку без повреждений.

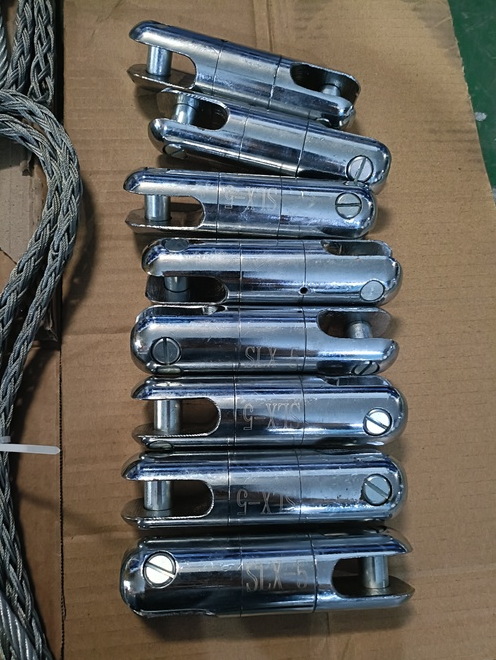

Структура поворотного соединения: основные компоненты и конструкция
Хотя конструкции могут различаться, высококачественное промышленное поворотное соединение обычно состоит из нескольких основных компонентов:
1.Корпус: Основная несущая рама, часто изготовленная из высокопрочной стали или других прочных сплавов, рассчитанная на выдерживание усилий натяжения.
2.Поворотный механизм: Сердце устройства. Он включает в себя прецизионные подшипники (шариковые или роликовые) с дорожками качения, которые обеспечивают плавное вращение под огромной нагрузкой и вращательным давлением.
3.Скобы или проушины: Встроенные кованые скобы или большие проушины на обоих концах обеспечивают надежные и удобные точки соединения для захвата троса с одной стороны и тягового троса с другой. Они разработаны для минимизации концентрации напряжений.
4.Система герметизации: критически важна для долговечности. Высококачественные уплотнения (часто уплотнительные кольца) защищают внутренний подшипниковый механизм от загрязнений, таких как грязь, пыль, песок и влага, которые широко распространены на строительных площадках в рассматриваемых регионах.
Основное внимание инженеров уделяется созданию устройства, обеспечивающего минимальное сопротивление вращению (низкий момент страгивания) при сохранении высокой осевой прочности на разрыв.
Руководство покупателя: критические факторы выбора правильного шарнирного соединения
Выбор неправильного шарнирного соединения может быть столь же пагубным, как и его полное отсутствие. Специалистам по закупкам и руководителям объектов следует учитывать следующие важные технические и практические факторы.
1. Предельная рабочая нагрузка (ПРН) и коэффициент запаса прочности:
Это наиболее важная характеристика. ПРН указывает максимальную нагрузку, на которую рассчитан вертлюг.
Расчёт: Необходимо выбирать вертлюг с ПРН, значительно превышающей максимальное ожидаемое тяговое усилие во время эксплуатации. Общее правило — выбирать вертлюг с ПРН, как минимум в 1,5–2 раза превышающей максимальное ожидаемое тяговое усилие.
Коэффициент запаса прочности: Надежные производители предусматривают высокий коэффициент запаса прочности (например, отношение прочности на разрыв к ПРН 4:1 или 5:1). Всегда ищите чёткую маркировку ПРН на изделии.
2. Диаметр и вес кабеля:
Грузоподъемность вертлюга должна соответствовать размеру и весу протягиваемого кабеля. Для протягивания тяжелого силового кабеля большого диаметра требуетсяИспользование вертлюга существенно отличается от протяжки более лёгкого оптоволоконного кабеля Microduct. Убедитесь, что характеристики изделия соответствуют вашим типичным типам кабеля.
3. Характеристики вращения:
Не все вертлюги вращаются одинаково хорошо под нагрузкой.
Низкий пусковой момент: Это относится к начальному усилию, необходимому для начала вращения вертлюга. Чем меньше значение, тем лучше, поскольку это означает, что вертлюг начнёт легко вращаться до того, как в кабеле накопится опасный крутящий момент.
Подшипники: уточните тип и качество используемых подшипников. Герметичные шарикоподшипники с пожизненной смазкой идеально подходят для обеспечения плавного и непрерывного вращения.
4. Качество сборки и долговечность:
Устройство должно выдерживать суровые условия эксплуатации.
Материал: Выбирайте вертлюги из высококачественной термообработанной легированной стали для прочности и ударной вязкости, а также с антикоррозионным покрытием (например, цинкованием, гальванизацией) для защиты от воздействия окружающей среды и повышенной влажности.
Конструкция: Кованые детали, как правило, превосходят литые или сварные, поскольку обладают большей прочностью и усталостной устойчивостью.
Герметичность: Степень защиты IP является надежным показателем качества, защищая внутренний механизм от абразивных загрязнений, таких как песок и пыль, распространенных на Ближнем Востоке, в Африке и Центральной Азии.
5. Простота использования и обслуживания:
Подключение: Убедитесь, что штифты скобы легко вставляются и вынимаются даже в перчатках. Зажимные штифты — ценное решение для предотвращения потерь на месте.
Техническое обслуживание: Хотя многие высококачественные вертлюги герметичны и не требуют обслуживания, некоторые могут нуждаться в периодической смазке. Перед покупкой ознакомьтесь с требованиями к техническому обслуживанию.
6. Стандарты и сертификация:
Продукция, соответствующая международным стандартам (например, ASME, ISO) или сертифицированная сторонними организациями, обеспечивает дополнительную уверенность в качестве и безопасности.
Инвестиции в правильно подобранный высококачественный вертлюг — это незначительная стоимость по сравнению со стоимостью поврежденного кабеля или остановки проекта. Подробная информация о вертлюгах, соответствующих этим строгим критериям, доступна на нашем основном сайте.
Рекомендации по эксплуатации и безопасности
• Такелаж: Всегда используйте вертлюг между тяговым тросом и кабельным зажимом. Никогда не прикрепляйте его непосредственно к барабану лебёдки.
• Осмотр: Проводите предварительный осмотр перед каждым использованием. Проверьте наличие повреждений, деформации, трещин или чрезмерного люфта в подшипниках. Повреждённый вертлюг необходимо немедленно снять с эксплуатации.
• Избегайте боковой нагрузки: Убедитесь, что тяга направлена прямолинейно и соответствует оси вертлюга. Боковая нагрузка может значительно снизить его эффективную грузоподъёмность и привести к преждевременному выходу из строя.
• Не превышайте грузоподъёмность: Никогда не используйте вертлюг, не соответствующий требованиям к данной работе. Это крайне опасно.
Вывод: Разумное вложение для безупречной протяжки кабеля
В сложной формуле успешного проекта по прокладке кабеля вертлюг — это простая, но важная переменная. Это упреждающая мера, небольшая инвестиция, которая защищает гораздо более крупные инвестиции в кабели и инфраструктуру. Надежное поворотное соединение многократно доказывает свою ценность, предотвращая дорогостоящие повреждения, избегая задержек в реализации проекта и повышая безопасность персонала.
Для инжиниринговых компаний и монтажных бригад, работающих на разнообразных и сложных международных рынках, выбор правильного оборудования является основой профессионализма и надежности. Понимание важнейшей роли поворотного соединения гарантирует бесперебойную работу от начала до конца.
Чтобы снабдить свои бригады прочными и надежными поворотными соединениями, необходимыми для безупречной реализации проектов, рекомендуем вам ознакомиться с нашим полным каталогом продукции на нашем сайте. Сделайте осознанный выбор в пользу защиты и производительности.
