Блоки шкивов проводников серии 660
Описание продукта:
Большой блок для натяжки проводов 660×100 мм имеет следующие размеры:наружный диаметр × диаметр по дну канавки × ширина шкива = Φ660 × Φ560 × 100 (мм).
В стандартных условиях максимально допустимый проводник — ACSR500, что означает:алюминиевая часть провода имеет максимальное сечение 500 мм².
Описание
маркер
родуктовые данные:
| Место происхождения: | Нинбо, Китай |
| Бренд: | Чэнтай |
| Сертификация: | ISO9001 |
| Номер модели: | SHD660 |
Условия платежа и доставки：
| Минимальный заказ: | 1 комплект |
| Цена: | договорная |
| Упаковка: | Деревянный ящик |
| Срок доставки: | 7-15дней |
| Платежи: | L/C,T/T |
| Поставка в месяц: | 1000 ШТ/мес |
| Название: | Шкив блока для натяжки проводов серии 660 | Артикул: | 10121-10128 |
| Шкив | 1/3/5 | Номинальный груз: | 20кН-60кН |
| Вес: | 30кг-150кг | Особенности шкива: | Шкив из MC нейлона |
| Гарантия: | 1 год | Описание: | Максимально подходящий проводник — ACSR500. |
Описание продукта:

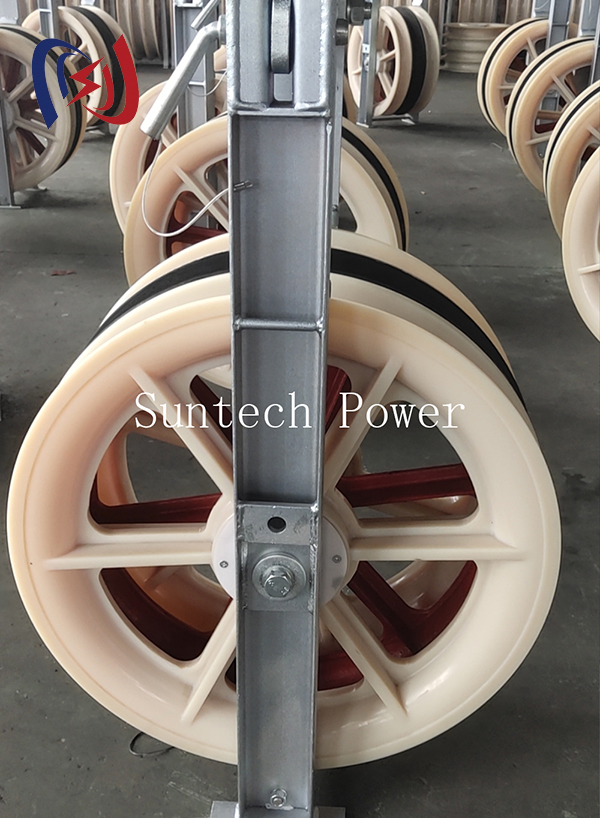

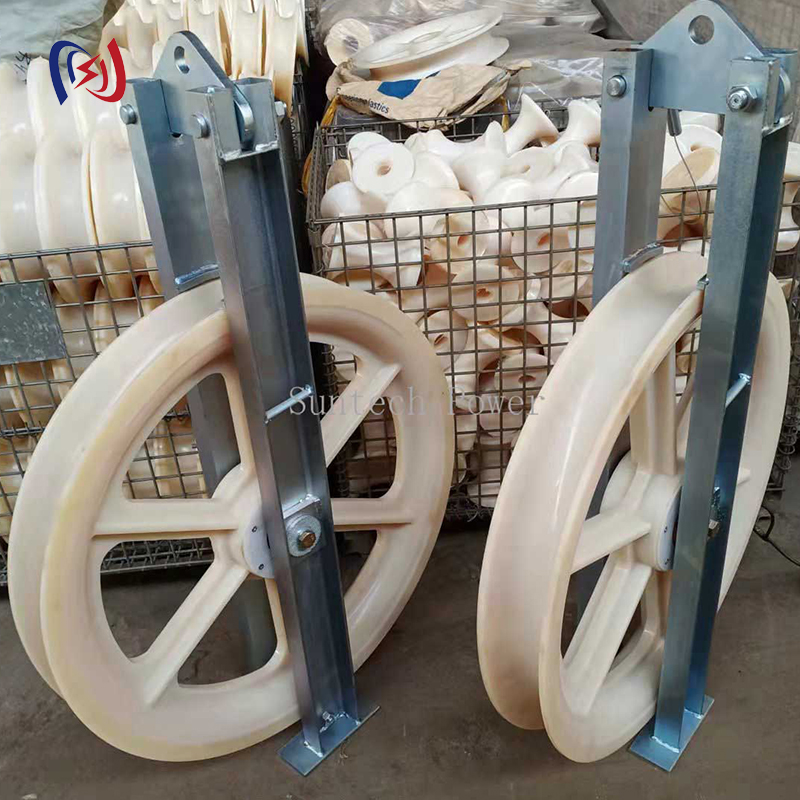

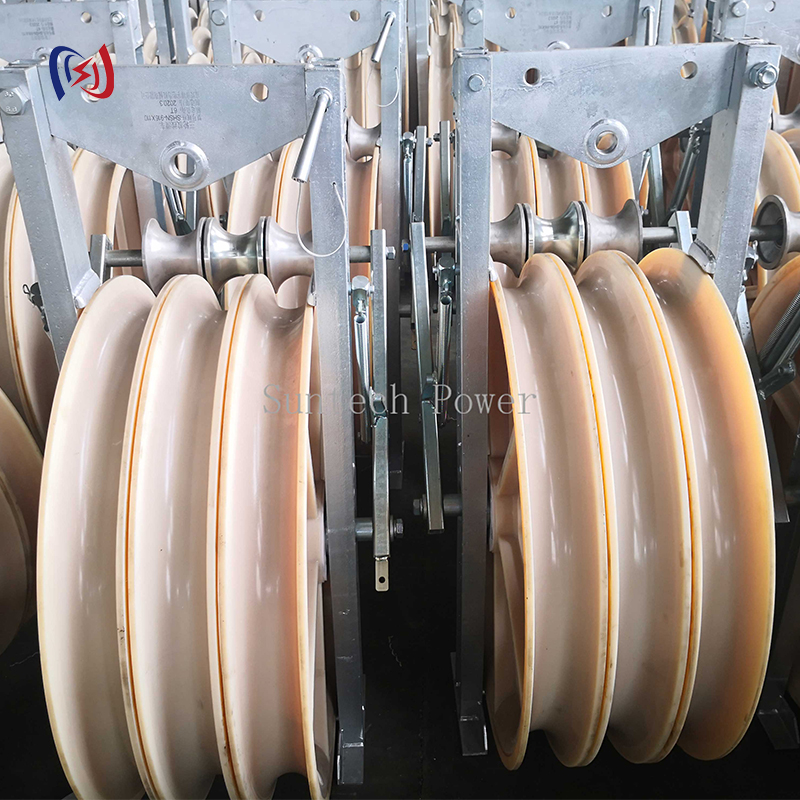

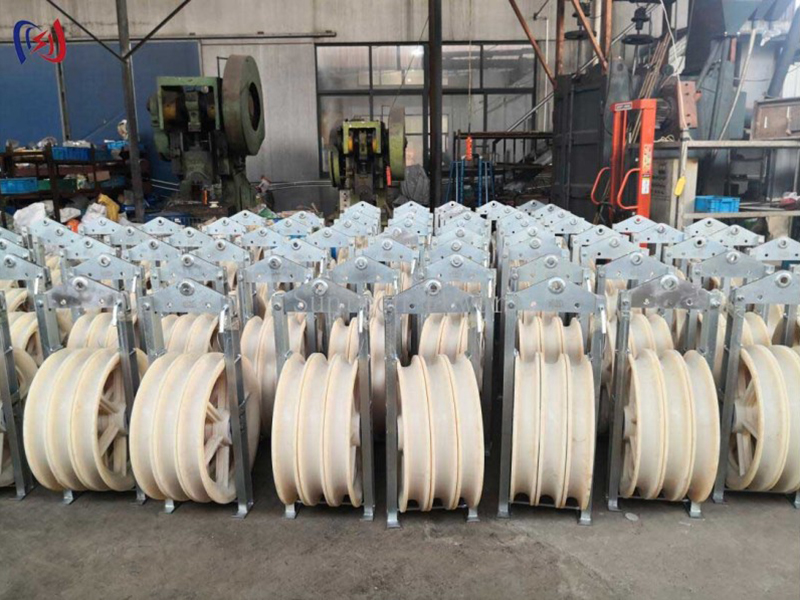

Этот натяжной блок большого диаметра 660*100 мм имеет размеры (наружный диаметр × диаметр дна канавки × ширина шкива) Φ660 × Φ560 × 100 (мм). В нормальных условиях максимально подходящим для него является проводник ACSR500, что означает, что алюминиевый проводник имеет максимальное поперечное сечение 500 квадратных миллиметров. Максимальный диаметр, через который проходит шкив, составляет 75 мм. В нормальных условиях максимальная модель защитной муфты для сращивания — J500B. В зависимости от количества шкивов этот натяжной блок может быть разделен на одношкивные, трёхшкивные, пятишкивные и семишкивные. Соответственно, количество проводников, проходящих через натяжной блок, следующее: одиночный провод, двухжильный провод, четырёхжильный провод и шестижильный провод. В зависимости от материала шкивы могут быть изготовлены из нейлона MC, алюминиевого сплава, нейлонового шкива с резиновым покрытием и алюминиевого шкива с резиновым покрытием. Промежуточный шкив также может быть стальным.

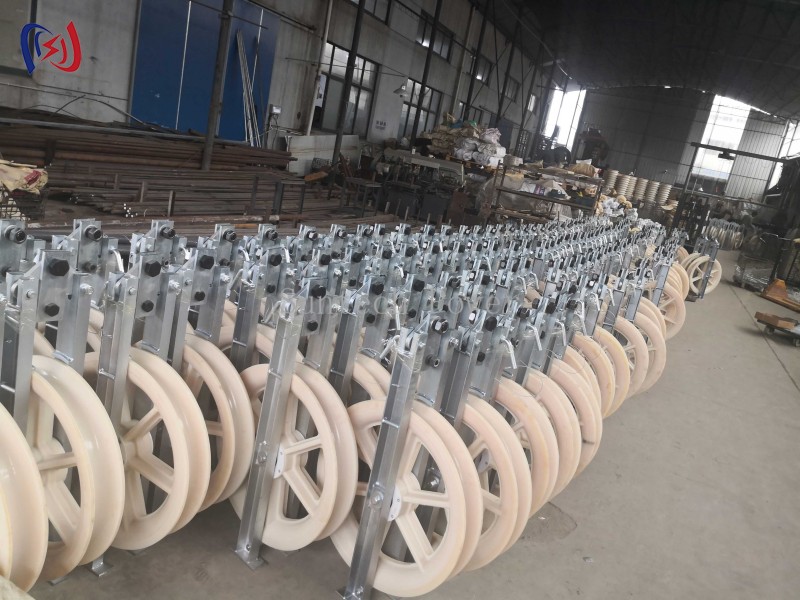

Нейлоновый шкив MC натяжного блока также имеет ширину 110 мм. В нормальных условиях для него подходит проводник ACSR630, что означает, что алюминиевый проводник имеет максимальное поперечное сечение 630 квадратных миллиметров. Максимальный диаметр, проходящий через шкив, составляет 85 мм. В нормальных условиях модель максимальной защиты муфты для сращивания — J630B.
О нас: Компания Электроинструмент Suntech расположена на юго-востоке Китая, в городе, который является первым и ведущим центром производства электроинструмента в стране.Мы производим широкий ассортимент инструментов для протяжки кабелей, включая гидравлические натяжные устройства и тяговые механизмы, предназначенные для работ на линиях электропередач (ЛЭП).Вся продукция принимает OEM-заказы иПроизводится профессионально по стандартам ISO 9001:2008. Она продается в более чем 50 странах мира и имеет лучшую репутацию бренда. Некоторые позиции, такие как блоки для раскатки проводов, кабельные ролики, опорные стойки для домкратов и т.д., мы можем изготовить по индивидуальному заказу.
| Артикул | Модель | Количество шалей | Номинальный(кН) | Вес (кг) | Особенности |
| 10121 | SHD660 | 1 | 20 | 30 | Алюминиевый шкив с резиновым покрытием |
| 10122 | SHS660 | 3 | 40 | 100 | Средний: литой стальной шкив
Токопровод: алюминиевый шкив с резиновым покрытием |
| 10123 | SHW660 | 5 | 60 | 150 | Средний: литой стальной шкив
Токопровод: алюминиевый шкив с резиновым покрытием |
| 10124 | SHDN660 | 1 | 20 | 26 | MC нейлоновый шкив |
| 10125 | SHSN660 | 3 | 40 | 86 | Средний: шкив из нейлона MC
Проводник: алюминиевый шкив с резиновым покрытием |
| 10126 | SHWLN660 | 5 | 60 | 120 | Средний: шкив из нейлона MC
Проводник: алюминиевый шкив с резиновым покрытием |
| 10127 | SHSQN660 | 3 | 40 | 70 | MC нейлоновый шкив |
| 10128 | SHWQN660 | 5 | 60 | 110 | MC нейлоновый шкив |
| 10130 | SHQ660A | 7 | 75 | 190 | Средний: литой стальной шкив
Проводник: шкив из нейлона MC |
